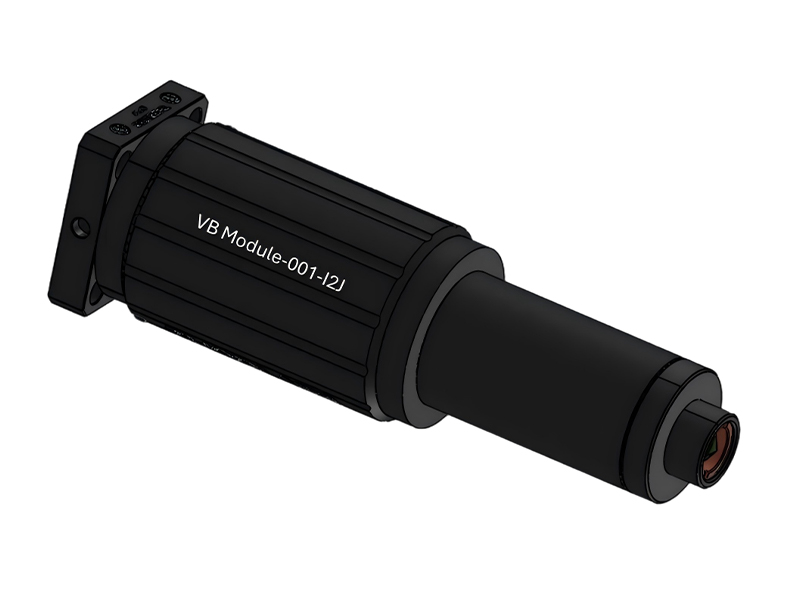

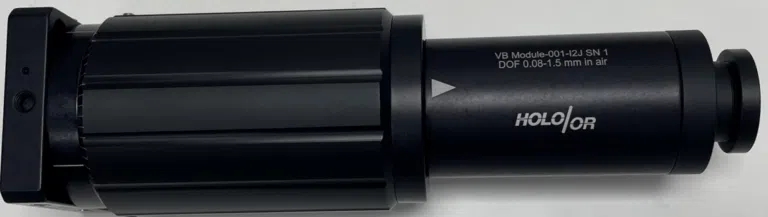

VBModule-001-12J可變焦深貝塞爾物鏡，專為不同厚度激光玻璃切割設計，工作波長1030-1064nm，焦深范圍0.08–1.7mm。塞爾玻璃切割物鏡采用衍射光學技術，單模光束（M2<1.3），輸入光束直徑3–8mm，熔融石英材質，全表面增透膜，工作距離7.2–10.1mm（不帶保護窗），束腰直徑2μm，整體效率超93%。
我們一站式供應各種類型的可變焦深貝塞爾物鏡，可變厚度,貝塞爾玻璃切割頭,可變景深貝塞爾切割頭，可提供選型、技術指導、安裝培訓、個性定制等全生命周期、全流程服務，歡迎聯系我們！
我們的可變景深貝塞爾物鏡是一種基于衍射的光學模塊，可將單模高斯輸入光束聚焦到腰斑直徑為 2 μm 的緊密光斑上，并在空氣中實現 0.08–1.5 mm 范圍內可調的景深（DOF）。該物鏡在整個調節范圍內保持恒定的光斑尺寸，非常適合需要切割不同厚度玻璃且需維持相同切割質量的系統。
可變景深貝塞爾物鏡通常用于近紅外波段（1030–1080 nm）的激光玻璃切割應用，可同時切割薄玻璃與厚玻璃。我們還提供適用于綠色波段（515–532 nm）的版本，并可根據需求定制其他波長的產品。

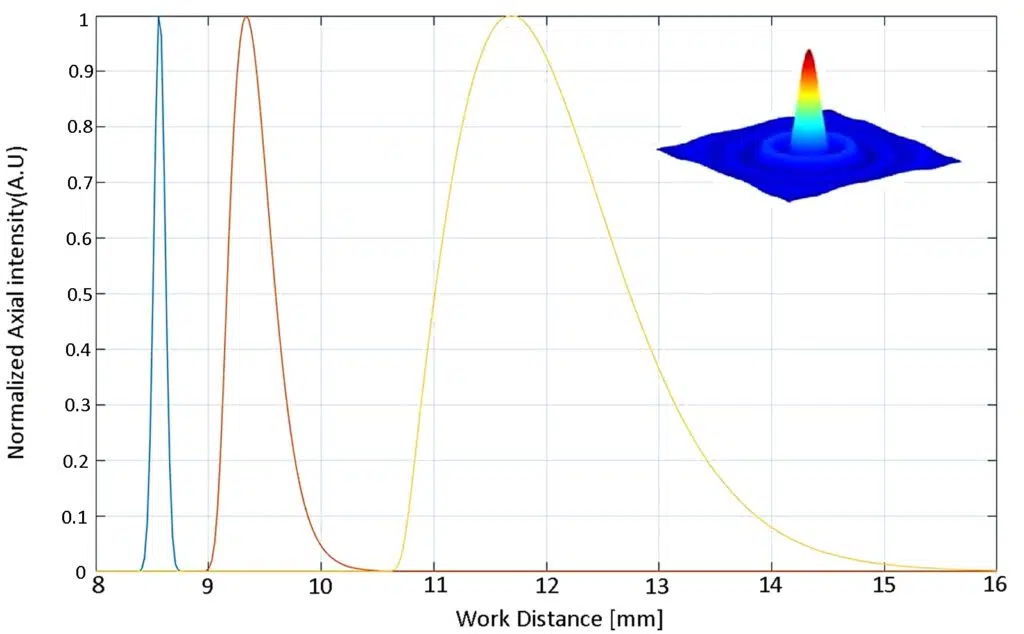

每一臺可變景深貝塞爾物鏡在出廠前，都會附帶一份獨立的測試報告，顯示其在最大與最小景深下的聚焦性能。
可變景深貝塞爾物鏡的獨特特性：
靈活切割——空氣中可調景深約 80 μm 至 1500 μm（在玻璃中 ×1.5）
全景深范圍內光斑尺寸恒定為 2 μm
完整解決方案（貝塞爾光束生成器與聚焦物鏡集成于一體）
高激光損傷閾值，支持超短脈沖——所有部件均為熔融石英光學件
衍射式軸錐鏡產生完美波前，無貝塞爾畸變，軸錐頂點無死區
典型規格
| 型號 | VB Module-001-12J |
| 波長 [nm] | 1030-1064 |
| 光束模式（單模 / 多模） | 單模（M2 < 1.3） |
| 輸入光束直徑（1/e2） [mm] | 3 – 8 |
| 元件類型 | 模塊 |
| 光學元件材料 | 熔融石英（Fused Silica） |
| 工作距離（帶 / 不帶保護窗） [mm] | 7.2 – 10.1 / 8.7 – 11.6 |
| 鍍膜 | 全表面增透膜（AR），1030-1064nm 波段 |
| 外形尺寸 | 直徑 44.4mm × 長度 151mm |
| 安裝螺紋 | 輸入：30mm 籠式接口；輸出：M17×1 外螺紋（含保護窗） |
| 空氣中焦深范圍 [mm] | ~0.08 – 1.7 |
| 束腰直徑（1/e2） [μm] | 2 |
| 整體效率 | >93% |

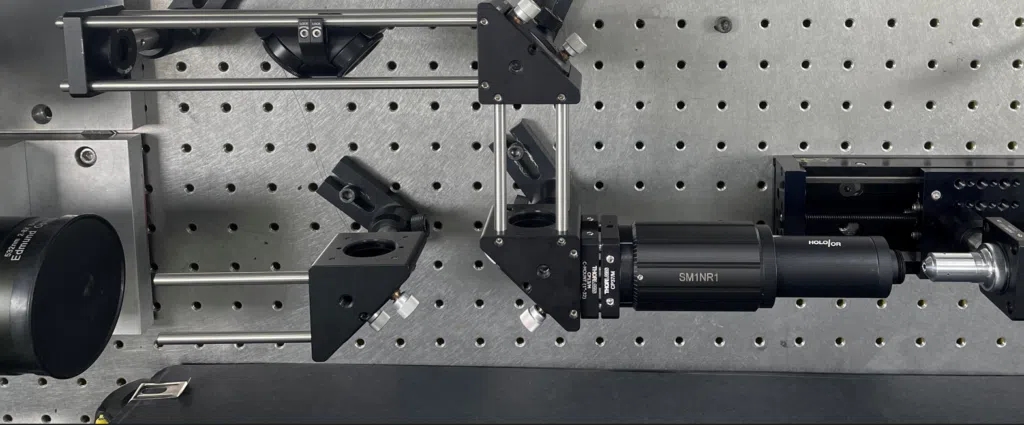

測試設置
