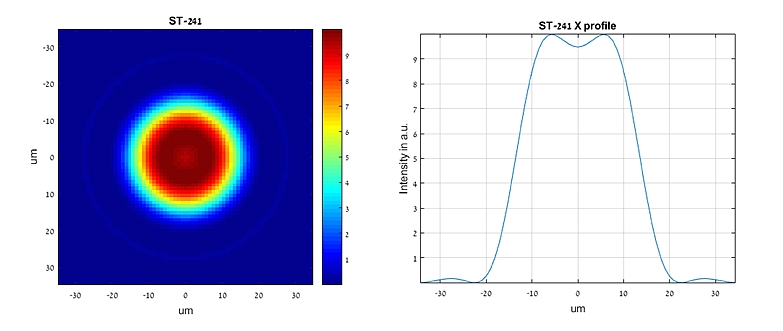

光束整形器能夠?qū)⑷肷涞母咚构馐螢榫鶆虻钠巾敼獍?，也叫做平頂帽式光斑（Top-hat）。光斑的形狀可以是圓形、正方形、矩形、線形、橢圓形等，能根據客戶需求來 定制。光斑的尺寸從十幾微米到幾千微米，光斑均勻，邊界陡峭。

光束整形器的形狀為平面鏡，直徑一般為一英寸，利用表面臺階狀的微結構將打入的激光整形為均勻光斑，使其能量分布均勻。在激光加工的過程中，經常需要將高斯光束整形為能量分布 均勻的平頂光斑，避免局部能量過高或者能量不足。光束整形器除了可以實現均勻光斑，還能將光斑的邊界變得陡峭，這種尖銳的過渡區能夠清晰的區分加工與未加工區域的邊界。

激光光束質量（M2）的影響：

光束整形器對光束質量比較敏感，一般要求入射激光的M2小于1.5，越小越好，即光束整形器適用于單模激光。如果是用于M2較大的激光器，則 光斑的均勻效果和邊界陡峭性都會變差。

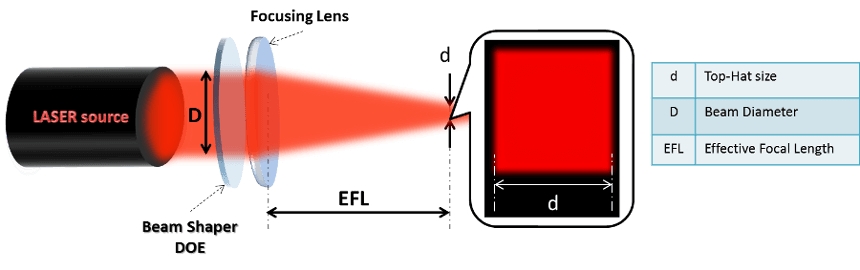

常用的平頂光整形系統由一個激光器，一個平頂光整形元件和一個聚焦鏡組成。光束整形器所整形出來的光斑是在聚焦鏡的焦平面附近幾微米處得到，由于這個距離很小，所以在搭建光學 系統的時候需要很精細的調節。此外，光束整形器要求激光是垂直中心入射的，所以在調節的時候采用六軸調整架能更好的進行調節。

產品應用：

由于光束整形器是在微米的量級上獲得高度均勻、邊緣陡峭的光斑，在激光加工中能夠得到非常精密的加工效果，消除熱效應等因素的影響。

•  激光切割，焊接，劃線、激光劃線

• 有機薄膜處理，太陽能電池板切割，LED燈絲處理，聚合物薄膜切割等

• 激光鉆孔，激光燒蝕，激光熔融，激光快速成型，激光3D打印

產品特點：

• 高質量的平頂激光光斑，高度均勻性、高光效、邊緣陡峭

• 高能量閾值/高損傷閾值，適用于大功率激光器

• 可選擇增透膜，最高可使整體效率~95%

• 覆蓋紫外到紅外的所有激光波段，193nm -10.6um

• 幾百種標準規格供客戶挑選

典型規格

目前標準品的波長范圍包含了101-19999nm,形狀包括圓形，方形，長方形，線形，橢圓形，其他形狀需要定制。光斑大小的范圍包括10-20000um，具體的光斑 大小請咨詢我們。

對入射波長266nm，工作距離100mm的部分相關參數如下：

對入射波長355nm，工作距離100mm的部分相關參數如下：

 對入射波長532nm，工作距離100mm的部分相關參數如下：

對入射波長10.6 um，工作距離100mm的部分相關參數如下：

對入射波長1064nm，工作距離100mm的部分相關參數如下：
