衍射消色差透鏡突破傳統光學局限，為355/532/1064nm三重波長提供衍射極限性能。相比折射方案，其單片熔融石英結構實現零球差/色差校正，熱離焦系數低至1.1μm/°C，激光損傷閾值提升3倍以上。支持波長瞬時切換與多波長同步聚焦，消除傳統雙合透鏡的尺寸笨重、熱漂移和粘合失效風險。Zemax仿真驗證：在150mm焦距下，峰值功率達折射方案的3-25倍，尤其適配超快激光加工。此技術填補了工業級多波長精準聚焦的市場空白，為紫外鉆孔、銅燒蝕等精密制造提供顛覆性解決方案。
我們一站式供應各種類型的衍射消色差透鏡，三重波長聚焦透鏡，多階衍射透鏡，熔融石英透鏡，可提供選型、技術指導、安裝培訓、個性定制等全生命周期、全流程服務，歡迎聯系我們！
許多激光材料加工應用都是為特定優化波長而開發的，例如紫外玻璃鉆孔、紅外燒結和可見光銅燒蝕。激光諧波技術允許在紅外、可見光和紫外光譜之間快速切換。市場顯然需要通用設備，這些設備能夠利用不同波長執行不同工藝，且精度高，無需中斷連續工作。
為滿足這一需求，Holo/Or 開發了衍射消色差透鏡，該透鏡包含針對高功率激光器（如 Nd:YAG 激光器及其諧波）的球差和色差校正。
常規基于折射聚焦透鏡的解決方案存在色差，并且根據系統的數值孔徑 (NA)，它也可能存在球差。
解決這些像差的一種方案可以是雙合/三合消色差透鏡，它通過特定組合不同折射率的材料，以在所需波長上實現衍射極限性能。該解決方案的缺點包括：
不緊湊
存在熱焦點漂移
由于使用有限激光損傷閾值 (LDT) 的透鏡材料和粘合工藝，導致激光損傷閾值低
市場上沒有針對 355nm、532nm 和 1064nm 三重波長有效的折射消色差透鏡，這使得衍射消色差透鏡獨樹一幟。
衍射消色差透鏡提供衍射極限性能（無像差），結構緊湊（單片窗口形式），熱敏感性低得多，具有高激光損傷閾值（熔融石英材料），并且適用于超短脈沖應用。

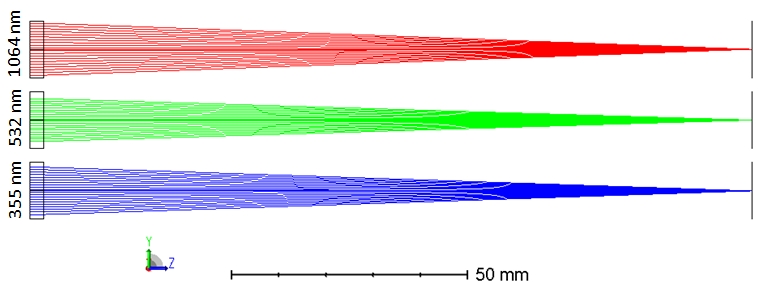

該衍射消色差透鏡在所有設計波長下都能完美工作，因此可以在切換工作波長時，系統無需任何調整即可繼續以最佳狀態運行。衍射消色差透鏡在需要將兩個或三個波長同時聚焦到同一點的應用中也很有用。
這種類型的消色差衍射透鏡也稱為多階衍射透鏡（“MOD lens”）。
對照表
| 參數/解決方案 | 常規熔融石英透鏡 | 折射消色差透鏡 | 衍射消色差透鏡 |
| 球差校正 | ? | ? | ? |
| 色差校正 | ? | ? | ? |
| 緊湊性 | ? | ? | ? |
| 熱離焦系數 [μm/°C/K] | -21.1 | 取決于所用材料 | 1.1 |
| 激光損傷閾值 (LDT) | 高 | 低 | 高 |
| 高效率 | 接近 100% | 接近 100% | >90%（針對設計波長） |
標準產品規格
| 產品型號 (PN) | 焦距 [mm] | 元件厚度 [mm] | 元件直徑 [mm] | 通光孔徑 | 材料 | 設計波長 [nm] |
| TW-001-UQI-Y-A | 150 | 3 | 15 | 12 mm | 熔融石英 | 355, 532 和 1064 |
針對有效焦距 150mm 及入射高斯光束直徑 8mm 的不同解決方案的模擬
常規熔融石英透鏡

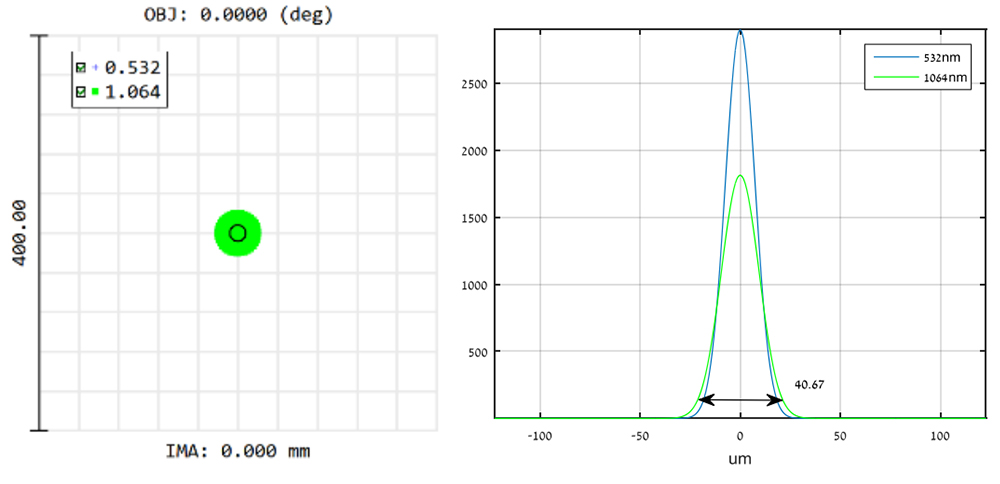

YAG-BBAR 折射消色差透鏡(針對 500-1100nm 波長校正，因此無法使用 355nm)

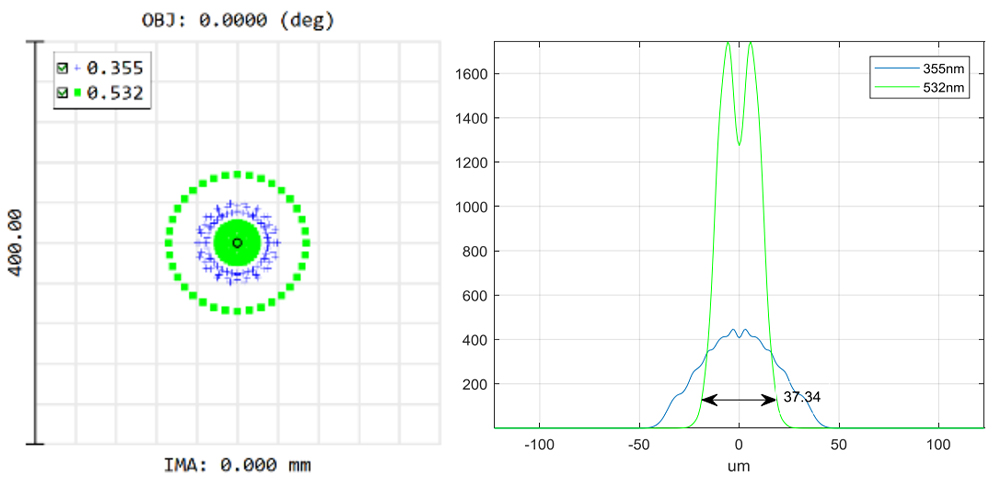

紫外到近紅外校正三合透鏡(針對 193-1000nm 波長校正，因此無法使用 1064nm)

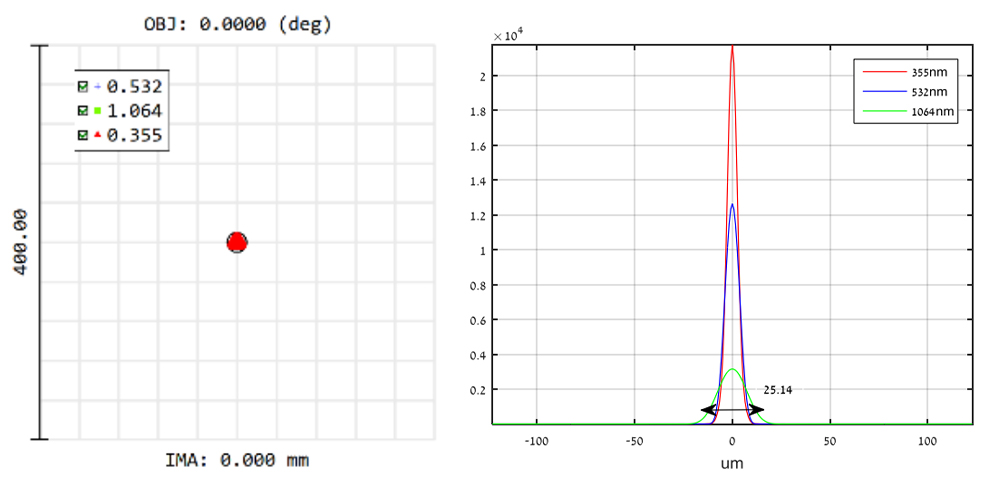

衍射消色差
如下圖所示，衍射消色差透鏡的峰值功率比針對 500-1100nm 校正的 YAG-BBAR 折射消色差透鏡高出約3倍，比紫外到近紅外校正三合透鏡高出約25倍。
此外，衍射消色差透鏡針對 355nm、532nm 和 1064nm 三重波長進行了校正，在市場上無可匹敵。
