HVSW-04是一款專為皮秒/飛秒激光系統設計的高性能普克爾盒驅動器。該設備采用全橋MOSFET技術，可輸出高達4kV的雙極高壓脈沖，重復頻率最高達4MHz。提供標準4kV和高重頻2kV兩種版本，支持固定脈寬(15-20ns)和可調脈寬(100-2000ns)兩種工作模式，可選寬范圍調節(WR)和固定極性(FX)功能。具備脈沖過載保護和過熱保護，通過水冷散熱確保穩定運行，廣泛應用于脈沖挑選、腔體倒空和再生放大器控制等精密激光調控領域。
我們一站式供應各種類型的電光Q開關電源，電光Q驅動電源，普克爾盒電源，普克爾高壓電源，電光Q驅，電光開關電源，電光Q開關驅動器，普克爾盒驅動電源，可提供選型、技術指導、安裝培訓、個性定制等全生命周期、全流程服務，歡迎聯系我們！
HVSW-04 是一款專用于皮秒和飛秒激光器的高電壓高重復頻率普克爾盒驅動器。該設備采用全橋架構，融合了兩個基于 MOSFET 技術的快速驅動器模塊，主要應用于從脈沖序列中提取單個脈沖。
脈沖挑選
腔體倒空
再生放大器控制
輸出電壓高達 4.0 kV
重復頻率高達 4 MHz（1.4 kV 電壓條件下）
重復頻率高達 1 MHz（3.2 kV 電壓條件下）
上升/下降時間 5-11 ns

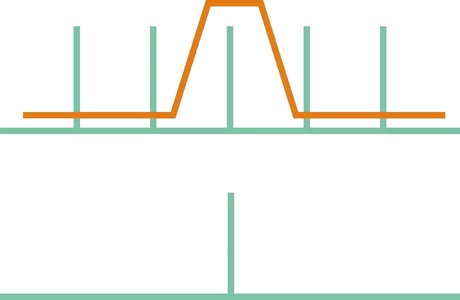

脈沖挑選/脈沖選擇方案
用戶可通過該驅動器選擇兩種工作模式：
固定寬度短脈沖（約15-20 ns）：由外部TTL信號上升沿觸發
可變寬度長脈沖（標準范圍100-2000 ns，可定制）：外部TTL信號上升沿觸發脈沖上升，下降沿觸發脈沖下降
另提供脈沖寬度在15-2000 ns范圍內連續可調的寬范圍定制版本。
驅動器需搭配+24V直流電源、設置工作頻率與脈沖寬度的脈沖發生器（用于可變脈寬模式）以及高壓直流雙極電源（如HVPS-300）。輸出電壓水平可通過高壓直流電源的接口進行調節。
最大輸出電壓為4 kV（雙極），最高重復頻率達0.5-4 MHz（具體性能取決于輸出電壓，典型值參見下表）：
| 輸出電壓(kV) | 重復頻率(MHz)(*) | 功耗(W) |
| 4.0 | 0.5 | < 300 |
| 3.2 | 1 | < 400 |
| 2.0 | 2 | < 300 |
| 1.6 | 3 | < 300 |
| 1.4 | 4 | < 350 |
(*) 數值為近似值，實際性能取決于負載電容與冷卻條件
請注意：雙極設備通過向一根輸出線提供+U/2電壓，另一根輸出線提供-U/2電壓來形成輸出脈沖電壓U，因此兩個輸出極均處于高壓狀態。
驅動器采用水冷散熱方式。
支持通過模擬接口或RS-485接口進行控制（不可同時使用）。為便于實驗室應用，我們提供配套PC軟件。
| 低壓 (LV) 輸入 | +24 V DC，最大 3 A |
| 高壓 (HV) 輸入 | 需外部高壓電源，一極接 +HV/2，另一極接 -HV/2 |
| 輸出類型 | 雙極型 (Bipolar) |
| 脈沖基底 | 0V (固定) |
| 脈沖幅度 | 0 - 4 kV (與施加的HV輸入電壓相同) |
| 最大重復頻率 | 最高 4 MHz (具體取決于輸出電壓，詳見性能表) |
| 最小重復頻率 | 單次觸發 (內置再觸發電路支持) |
| 脈沖寬度 | 固定脈寬模式: 15-20 ns (固定) 可變脈寬模式: 15-2000 ns 或 100-2000 ns (可調，取決于型號) |
| 脈沖間隔 | > 50 ns |
| 上升/下降時間 | 1 kV時: 5-7 ns 4 kV時: 9-11 ns (10% - 90%) |
| 延遲時間 | < 50 ns |
| 時間抖動 | < 0.5 ns (±250 ps) |
| 負載電容 | 典型值 5-7 pF |
| 工作溫度 | +10 °C 至 +40 °C |
| 存儲溫度 | -20 °C 至 +60 °C |
| 濕度 | 0 - 90%，無冷凝 |
| 保護功能 | 脈沖過長保護 (門限限制，用戶可在200-2000 ns內調節) 過熱保護 |
| 尺寸 | 176 x 69 x 50 mm |
| 重量 | < 0.5 kg |
| 型號 | HVSW-04-4kV-... (標準4kV版本) | HVSW-04-2kV-... (高重頻2kV版本) |
| 最大輸出電壓 | 4 kV (超過可能損壞設備) | 2 kV (超過可能損壞設備) |
| 最大重復頻率 | 1 MHz (在3.2 kV時；超過可能損壞設備) | 4 MHz (在1.6 kV時；超過可能損壞設備) |
| 上升/下降時間 | 9-11 ns (在4 kV電壓下) | 7-9 ns (在2 kV電壓下) |
| 型號 | 輸出電壓 | 最大重復頻率 | 上升/下降時間 | 脈沖寬度范圍 | 輸出脈沖極性 |
| HVSW-04-4kV | 最高 4.0 kV | 1 MHz (在 3.2 kV) | 9-11 ns (在 4 kV) | 短脈沖(15-20ns固定)或長脈沖(100-2000ns可調) 20-100 ns范圍不可用 | 交替 |
| HVSW-04-2kV | 最高 2.0 kV | 4 MHz (在 1.6 kV) | 7-9 ns (在 2 kV) | 短脈沖(15-20ns固定)或長脈沖(100-2000ns可調) 20-100 ns范圍不可用 | 交替 |
| HVSW-04-4kV-FX | 最高 4.0 kV | 1 MHz (在 3.2 kV) | 9-11 ns (在 4 kV) | 短脈沖(15-20ns固定)或長脈沖(100-2000ns可調) 20-100 ns范圍不可用 | 固定 |
| HVSW-04-2kV-FX | 最高 2.0 kV | 4 MHz (在 1.6 kV) | 7-9 ns (在 2 kV) | 短脈沖(15-20ns固定)或長脈沖(100-2000ns可調) 20-100 ns范圍不可用 | 固定 |
| HVSW-04-4kV-WR | 最高 4.0 kV | 1 MHz (在 3.2 kV) | 9-11 ns (在 4 kV) | 15-2000 ns 連續可調 | 交替 |
| HVSW-04-2kV-WR | 最高 2.0 kV | 4 MHz (在 1.6 kV) | 7-9 ns (在 2 kV) | 15-2000 ns 連續可調 | 交替 |
| HVSW-04-4kV-WR-FX | 最高 4.0 kV | 1 MHz (在 3.2 kV) | 9-11 ns (在 4 kV) | 15-2000 ns 連續可調 | 固定 |
| HVSW-04-2kV-WR-FX | 最高 2.0 kV | 4 MHz (在 1.6 kV) | 7-9 ns (在 2 kV) | 15-2000 ns 連續可調 | 固定 |
